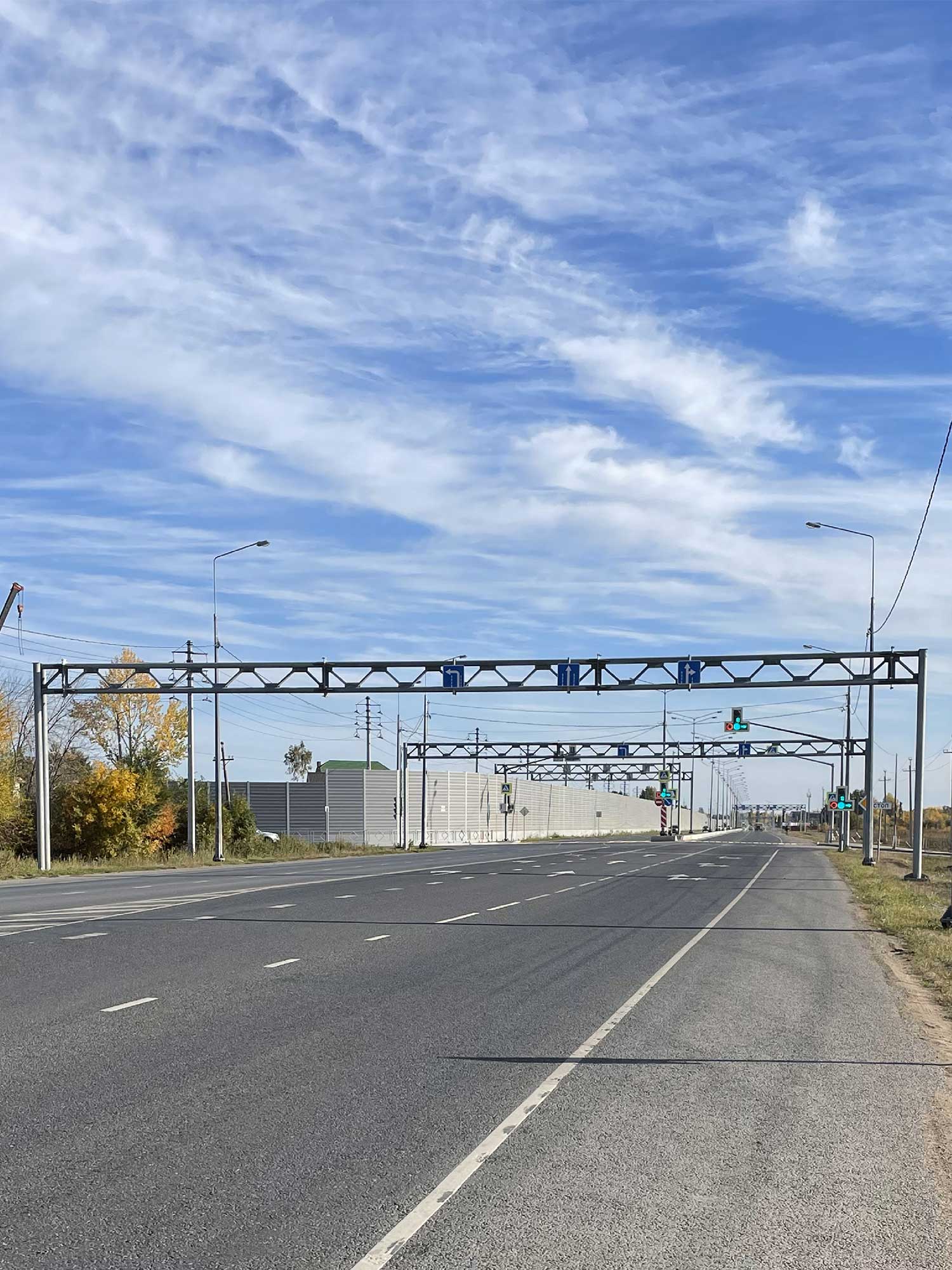

Рамные П-образные опоры предназначены для организации дорожного движения на многополосных дорогах и магистралях, когда знаки переменной информации и другие конструкции необходимо расположить на достаточном расстоянии от обочины над дорожным полотном. РМГ позволяет установить дорожные знаки указатели, светофоры, оборудование для видеонаблюдения, системы «Платон» и фиксации нарушений ПДД.
Наименование РМП-n
В производстве рамных П-образных применяется высококачественный трубный металлопрокат с толщиной стенки 4-8мм. Могут использоваться как электросварные, так и бесшовные трубы. Конструкция РМП состоит из металлических стоек и пояса (фермы), которая располагается между ними над дорожным полотном. Стойки изготавливаются из труб единого сечения, ферма состоит из двух труб, соединенных между собой уголком, который обеспечивает повышенную устойчивость конструкции и позволяет ей выдерживать высокие нагрузки. Целостность металлоконструкции достигается при помощи сварки отдельных элементов.
Установка рамных П-образных опор производится на железобетонный фундамент, в составе которого закладной элемент - металлический фундамент, выполняемый из трубного проката, или на фундамент в анкерном исполнении.
В качестве антикоррозийной защиты используются метод горячего цинкования, выполняемый по ГОСТ 9.307-89 или по ГОСТ 9.307-2021.
Параметры по СТО (в мм). Изготовление по параметрам заказчика возможно, если внесенные изменения не влияют на качество и технические характеристики продукции.
| Номер типовой конструкции | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Высота стойки (H) | 6600 | 6600 | 6600 | 6600 | 5950 | 5950 | 6600 | 6600 | 6600 | 6600 | 5950 |
| Длина пояса (фермы) (L) | 15750 | 15750 | 17500 | 17500 | 17500 | 17500 | 19250 | 19250 | 21000 | 21000 | 21000 |
| Материал | трубы электросварные Ст3сп / трубы бесшовные Ст3сп | ||||||||||
| Диаметр трубы стойки (D1) | 180 | 219 | 159 | 219 | 159 | 180 | 219 | 245 | 159 | 219 | 159 |
| Толщина стенки трубы стойки (t1) | 8 | 8 | 6 | 8 | 6 | 8 | 8 | 8 | 8 | 8 | 6 |
| Диаметр трубы пояса (фермы) (D2) | 159 | 180 | 159 | 159 | 159 | 159 | 159 | 180 | 159 | 159 | 159 |
| Толщина стенки трубы пояса (t2) | 8 | 8 | 5 | 6 | 5 | 6 | 8 | 8 | 5 | 8 | 5 |
| Межцентровое расстояние фланца по длине (А) | 560 | 560 | 400 | 560 | 400 | 560 | 560 | 760 | 400 | 560 | 400 |
| Размер опорного фланца по длине (В) | 800 | 800 | 700 | 800 | 700 | 800 | 800 | 1000 | 700 | 800 | 700 |
| Межцентровое расстояние фланца по ширине (А1) | 400 | 400 | 350 | 400 | 350 | 400 | 400 | 500 | 350 | 400 | 350 |
| Размер опорного фланца по ширине (В1) | 700 | 700 | 650 | 700 | 650 | 700 | 700 | 800 | 650 | 700 | 650 |
| Толщина фланца (S) | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 |
| Диаметр крепежных отверстий (D3) | 50х75 | 50х75 | 50х75 | 50х75 | 50х75 | 50х75 | 50х75 | 50х75 | 50х75 | 50х75 | 50х75 |
| Покрытие | горячее цинкование по ГОСТ 9.307-89 / ГОСТ 9.307-2021. Толщина покрытия не менее 80 мкм | ||||||||||
| Номер типовой конструкции | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 |
| Высота стойки (H) | 5950 | 6600 | 6600 | 6600 | 6600 | 5950 | 5950 | 6600 | 6600 | 5950 | 5950 |
| Длина пояса (фермы) (L) | 21000 | 22750 | 22750 | 22750 | 22750 | 24500 | 24500 | 26250 | 26250 | 28000 | 28000 |
| Материал | трубы электросварные Ст3сп / трубы бесшовные Ст3сп | ||||||||||
| Диаметр трубы стойки (D1) | 180 | 219 | 273 | 159 | 219 | 159 | 219 | 245 | 325 | 180 | 219 |
| Толщина стенки трубы стойки (t1) | 8 | 8 | 9 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Диаметр трубы пояса (фермы) (D2) | 159 | 159 | 219 | 159 | 159 | 159 | 159 | 180 | 245 | 159 | 180 |
| Толщина стенки трубы пояса (t2) | 8 | 8 | 8 | 5 | 8 | 6 | 8 | 8 | 8 | 6 | 8 |
| Межцентровое расстояние фланца по длине (А) | 560 | 560 | 760 | 400 | 560 | 400 | 560 | 560 | 760 | 400 | 560 |
| Размер опорного фланца по длине (В) | 800 | 800 | 1000 | 700 | 800 | 700 | 800 | 800 | 1000 | 700 | 800 |
| Межцентровое расстояние фланца по ширине (А1) | 400 | 400 | 500 | 350 | 400 | 350 | 400 | 400 | 500 | 350 | 400 |
| Размер опорного фланца по ширине (В1) | 700 | 700 | 800 | 650 | 700 | 650 | 700 | 700 | 800 | 650 | 700 |
| Толщина фланца (S) | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 | 20-30 |
| Диаметр крепежных отверстий (D3) | 50х75 | 50х75 | 50х75 | 50х75 | 50х75 | 50х75 | 50х75 | 50х75 | 50х75 | 50х75 | 50х75 |
| Покрытие | горячее цинкование по ГОСТ 9.307-89 / ГОСТ 9.307-2021. Толщина покрытия не менее 80 мкм | ||||||||||
Рамные Г-образные опоры предназначены для организации дорожного движения на многополосных дорогах и магистралях, когда знаки переменной информации и другие конструкции необходимо расположить на достаточном расстоянии от обочины над дорожным полотном. РМГ позволяет установить дорожные знаки указатели, светофоры, оборудование для видеонаблюдения, системы «Платон» и фиксации нарушений ПДД.
Наименование РМГ-n
В производстве рамных Г-образных применяется высококачественный трубный металлопрокат с толщиной стенки 4-8мм. Могут использоваться как электросварные, так и бесшовные трубы. Конструкция РМГ состоит из металлической стойки и пояса (фермы), которая располагается под углом 90 градусов к стойке параллельно дорожному полотну. Стойка изготавливается из труб единого сечения, ферма состоит из двух труб, соединенных между собой уголком, который обеспечивает повышенную устойчивость конструкции и позволяет ей выдерживать высокие нагрузки. Целостность металлоконструкции достигается при помощи сварки отдельных элементов.
Установка рамных Г-образных опор производится на железобетонный фундамент, в составе которого закладной элемент - металлический фундамент, выполняемый из трубного проката, или на фундамент в анкерном исполнении.
В качестве антикоррозийной защиты используются метод горячего цинкования, выполняемый по ГОСТ 9.307-89 или по ГОСТ 9.307-2021.
Параметры по СТО (в мм). Изготовление по параметрам заказчика возможно, если внесенные изменения не влияют на качество и технические характеристики продукции.
| Номер типовой конструкции | 1 | 2 | 3 | 4 |
| Высота стойки (H) | 6050 | 6050 | 6050 | 6050 |
| Длина пояса (фермы) (L) | 6300 | 6300 | 4500 | 4500 |
| Материал | трубы электросварные Ст3сп / трубы бесшовные Ст3сп | |||
| Диаметр трубы стойки (D1) | 180 | 219 | 159 | 159 |
| Толщина стенки трубы стойки (t1) | 8 | 8 | 5 | 6 |
| Диаметр трубы пояса (фермы) (D2) | 159 | 180 | 133 | 159 |
| Толщина стенки трубы пояса (t2) | 6 | 8 | 4 | 5 |
| Межцентровое расстояние фланца по длине (А) | 560 | 560 | 350 | 400 |
| Размер опорного фланца по длине (В) | 800 | 800 | 650 | 700 |
| Межцентровое расстояние фланца по ширине (А1) | 400 | 400 | 300 | 350 |
| Размер опорного фланца по ширине (В1) | 700 | 700 | 600 | 650 |
| Толщина фланца (S) | 20-25 | 20-25 | 20-25 | 20-25 |
| Диаметр крепежных отверстий (D3) | 50х75 | 50х75 | 50х75 | 50х75 |
| Покрытие | горячее цинкование по ГОСТ 9.307-89 / ГОСТ 9.307-2021. Толщина покрытия не менее 80 мкм | |||
