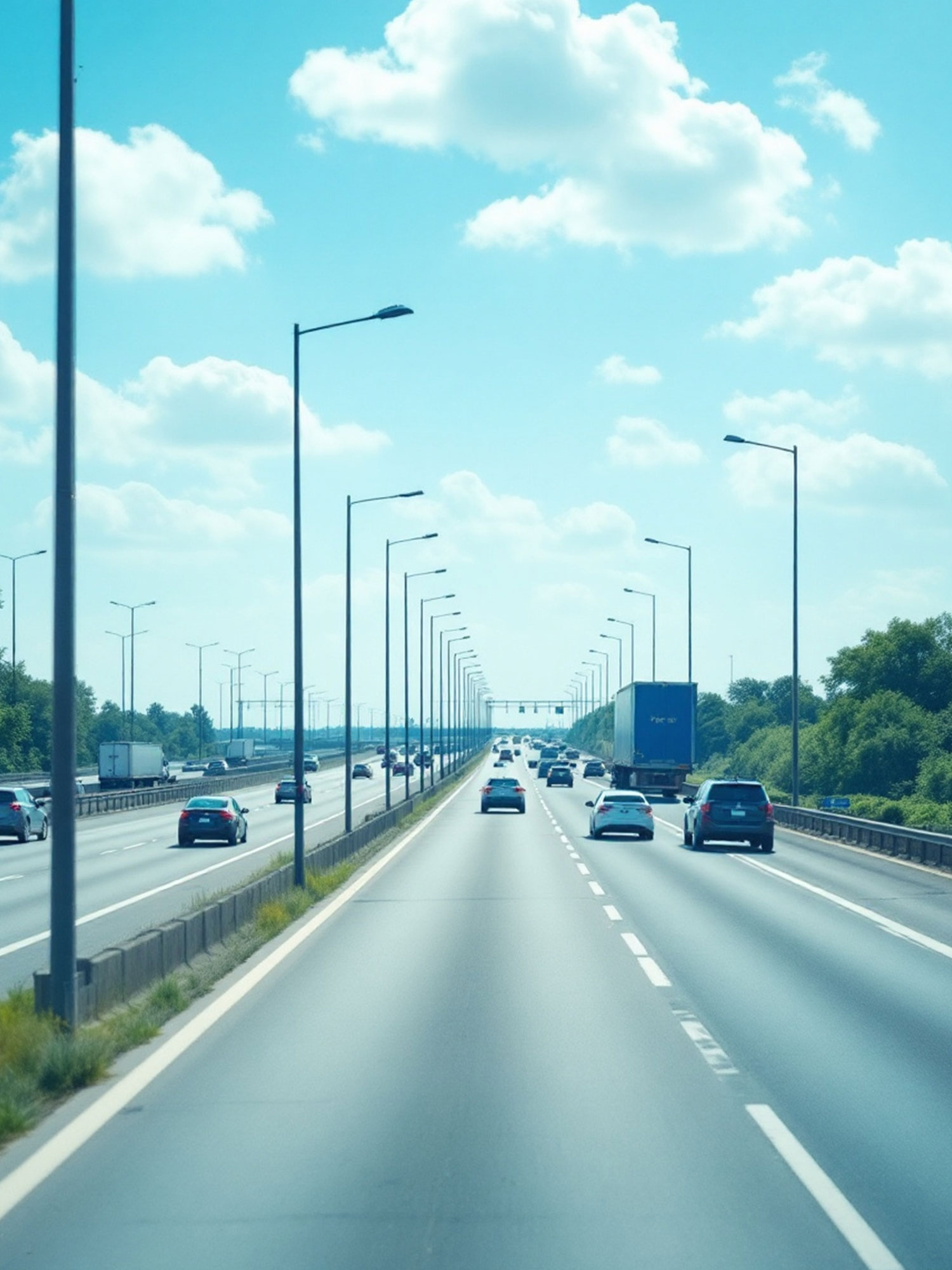

Несиловые граненые фланцевые опоры предназначены для освещения любых объектов с установкой кронштейнов с небольшим количеством светильников. Допускается подвеска кабелей электрической сети наружного освещения, установка дорожных знаков, камер наблюдения. Максимальная нагрузка на верхнюю часть опоры составляет 150 кг. На более значительную нагрузку, в том числе и на установку самонесущих изолированных проводов (СИП) в верхней части данные опоры не рассчитаны.
Наименование МНО-ФГ-h-01/02-И1/И2/И3 В производстве несиловых граненых фланцевых опор применяется высококачественная горячекатаная сталь толщиной 3-4мм. Сам процесс производства состоит из резки, гибки, где опоре придают форму 8-гранника, сварки продольного шва и фланца. Высота несиловых опор - от 3 до 12 метров, вес опоры зависит от выбранных параметров. Установка несиловых граненых фланцевых опор производится на железобетонный фундамент, в составе которого закладной элемент - металлический фундамент, выполняемый из трубного проката. Фундамент имеет ответный фланец, параметры которого идентичны параметрам фланца опоры. Между собой фланцы соединяются специальным комплектом крепежа. В качестве антикоррозийной защиты используются метод горячего цинкования, выполняемый по ГОСТ 9.307-89 или по ГОСТ 9.307-2021. Параметры по СТО (в мм). Изготовление по параметрам заказчика возможно, если внесенные изменения не влияют на качество и технические характеристики продукции.
Высота опоры (H)
4000
5000
6000
7000
8000
9000
10000
11000
12000
Материал
листовая сталь Ст3сп
Верхний диаметр (D1)
60-75
60-75
60-75
60-90
60-90
60-90
70-100
70-100
70-100
Нижний диаметр (D2)
120-150
120-150
120-150
120-150
150-180
150-180
170-210
170-210
170-210
Межцентровое расстояние (А)
140-300
140-300
140-300
140-300
180-310
180-310
180-310
200-310
200-310
Размер опорного фланца (В)
190-400
190-400
190-400
190-400
250-400
250-400
250-400
300-400
300-400
Толщина стенки (t)
3-4мм
3-4мм
3-4мм
3-4мм
3-4мм
3-4мм
3-4мм
3-4мм
3-4мм
Толщина фланца (S)
10-16
10-16
10-16
10-16
12-20
12-20
12-20
14-20
14-20
Количество крепежных отверстий
4
4
4
4
4
4
4
4
4
Высота от фланца до лючка (H1)
500-600
Диаметр крепежных отверстий (D3)
19-33
19-33
19-33
20-33
20-33
20-33
24-33
24-33
24-33
Покрытие
горячее цинкование по ГОСТ 9.307-89 / ГОСТ 9.301-2021. Толщина покрытия не менее 80 мкм
Высота фундамента
1200-1500
1200-1500
1200-1500
1500-2000
1500-2000
1500-2000
2000-2500
2000-2500
2000-2500
Диаметр трубы фундамента
108-133
108-133
108-133
159-219
159-219
159-219
219
219
219
Несиловые граненые прямостоечные опоры предназначены для освещения любых объектов с установкой кронштейнов с небольшим количеством светильников. Допускается подвеска кабелей электрической сети наружного освещения, установка дорожных знаков, камер наблюдения. Максимальная нагрузка на верхнюю часть опоры составляет 150 кг. На более значительную нагрузку, в том числе и нп установку самонесущих изолированных проводов (СИП) в верхней части данные опоры не рассчитаны.
Наименование МНО-ПГ-h1/h2-01/02-И1/И2
В производстве несиловых граненых прямостоечных опор применяется высококачественная горячекатаная сталь толщиной 3-4мм. Сам процесс производства состоит из резки, гибки, где опоре придают форму 8-гранника, и сварки продольного шва. Высота несиловых опор - от 4 до 12 метров над поверхностью земли, вес опоры зависит от выбранных параметров.
Установка несиловых граненых прямостоечных опор производится непосредственно в подготовленный котлован в грунте с последующей заливкой свободного пространства в котловане бетоном. Длина подземной части опоры определяется особенностями грунта и условиями эксплуатации изделия. Данные опоры не требуют дополнительных элементов – металлических фундаментов и крепежных комплектов к ним.
В качестве антикоррозийной защиты используются метод горячего цинкования, выполняемый по ГОСТ 9.307-89 или по ГОСТ 9.307-2021.
Параметры по СТО (в мм). Изготовление по параметрам заказчика возможно, если внесенные изменения не влияют на качество и технические характеристики продукции.
| Высота надземной части опоры (H) | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 |
| Высота опоры общая (H1) | 4000 | 5000 | 6500 | 7500 | 9000 | 10000 | 11000 | 12000 |
| Материал | листовая сталь Ст3сп | |||||||
| Верхний диаметр (D1) | 60-70 | 60-70 | 60-70 | 70-90 | 70-90 | 70-90 | 75-100 | 75-100 |
| Нижний диаметр (D2) | 110-140 | 110-140 | 110-140 | 140-180 | 140-180 | 140-180 | 180-210 | 180-210 |
| Толщина стенки опоры (t) | 3-4 | 3-4 | 3-4 | 3-4 | 3-4 | 3-4 | 3-4 | 3-4 |
| Высота от уровня земли до лючка (H2) | 500-600 | |||||||
| Покрытие | горячее цинкование по ГОСТ 9.307-89 / ГОСТ 9.307-2021. Толщина покрытия не менее 80 мкм | |||||||
Несиловые трубчатые фланцевые опоры предназначены для освещения любых объектов с установкой кронштейнов с небольшим количеством светильников. Допускается подвеска кабелей электрической сети наружного освещения, установка дорожных знаков, камер наблюдения. Максимальная нагрузка на верхнюю часть опоры составляет 150 кг. На более значительную нагрузку, в том числе и нп установку самонесущих изолированных проводов (СИП) в верхней части данные опоры не рассчитаны.
Наименование МНО-ФТ-h -01/02-И1/И2/И3
В производстве несиловых трубчатых фланцевых опор применяется высококачественный трубный металлопрокат с толщиной стенки 4-5мм. Опоры представляют собой совмещенные ступенчатые металлические секции и состоят из нескольких труб разного диаметра. Параметры каждой секции и общая длина конструкции рассчитываются в соответствии с планируемыми нагрузками. Высота несиловых опор - от 4 до 12 метров над поверхностью земли, вес опоры зависит от выбранных параметров.
Установка несиловых трубчатых фланцевых опор производится на железобетонный фундамент, в составе которого закладной элемент - металлический фундамент, выполняемый из трубного проката. Фундамент имеет ответный фланец, параметры которого идентичны параметрам фланца опоры. Между собой фланцы соединяются специальным комплектом крепежа.
В качестве антикоррозийной защиты используются метод горячего цинкования, выполняемый по ГОСТ 9.307-89 или по ГОСТ 9.307-2021.
Параметры по СТО (в мм). Изготовление по параметрам заказчика возможно, если внесенные изменения не влияют на качество и технические характеристики продукции.
| Высота опоры (H) | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 | 11000 | 12000 |
| Материал | трубы электросварные Ст3сп | ||||||||
| Верхний диаметр (D1) | 76 | 76 | 76/108 | 76/108 | 76/108/133 | 76/108/133 | 76/108/133 | 76/108/133 | 76/108/133 |
| Нижний диаметр (D2) | 108 | 108 | 108/133 | 133 | 133/159 | 159 | 159 | 159 | 159 |
| Межцентровое расстояние (А) | 140-180 | 140-180 | 140-180 | 180-200 | 180-200 | 180-200 | 180-300 | 180-300 | 180-300 |
| Размер опорного фланца (В) | 180-250 | 180-250 | 180-250 | 250-300 | 250-300 | 250-300 | 250-400 | 250-400 | 250-400 |
| Толщина стенки трубы (t) | 4-5 | 4-5 | 4-5 | 4-5 | 4-5 | 4-5 | 4-5 | 4-5 | 4-5 |
| Толщин фланца (S) | 10-16 | 10-16 | 10-16 | 10-16 | 12-20 | 12-20 | 12-20 | 14-20 | 14-20 |
| Количество крепежных отверстий | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Высота от фланца до лючка (H1) | 500-600 | ||||||||
| Диаметр крепежных отверстий (D3) | 19-20 | 19-20 | 19-20 | 20-24 | 20-24 | 20-24 | 24-33 | 24-33 | 24-33 |
| Покрытие | горячее цинкование по ГОСТ 9.307-89 / ГОСТ 9.307-2021. Толщина покрытия не менее 80 мкм | ||||||||
| Высота фундамента | 1200-1500 | 1200-1500 | 1500-2000 | 1500-2000 | 2000-2500 | 2000-2500 | 2500 | 2500 | 2500 |
| Диаметр трубы фундамента | 108-133 | 108-133 | 108-133 | 133-159 | 159 | 159 | 159-219 | 219 | 219 |
Несиловые трубчатые прямостоечные опоры предназначены для освещения любых объектов с установкой кронштейнов с небольшим количеством светильников. Допускается подвеска кабелей электрической сети наружного освещения, установка дорожных знаков, камер наблюдения. Максимальная нагрузка на верхнюю часть опоры составляет 150 кг. На более значительную нагрузку, в том числе и нп установку самонесущих изолированных проводов (СИП) в верхней части данные опоры не рассчитаны.
Наименование МНО-ПТ-h1/h2-01/02-И1/И2
В производстве несиловых трубчатых прямостоечных опор применяется высококачественный трубный металлопрокат с толщиной стенки 4-5мм. Опоры представляют собой совмещенные ступенчатые металлические секции и состоят из нескольких труб разного диаметра. Параметры каждой секции и общая длина конструкции рассчитываются в соответствии с планируемыми нагрузками. Высота несиловых опор - от 4 до 12 метров над поверхностью земли, вес опоры зависит от выбранных параметров.
Установка несиловых трубчатых прямостоечных опор производится непосредственно в подготовленный котлован в грунте с последующей заливкой свободного пространства в котловане бетоном. Длина подземной части опоры определяется особенностями грунта и условиями эксплуатации изделия. Данные опоры не требуют дополнительных элементов – металлических фундаментов и крепежных комплектов к ним.
В качестве антикоррозийной защиты используются метод горячего цинкования, выполняемый по ГОСТ 9.307-89 или по ГОСТ 9.307-2021.
Параметры по СТО (в мм). Изготовление по параметрам заказчика возможно, если внесенные изменения не влияют на качество и технические характеристики продукции.
| Высота надземной части опоры (H) | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 |
| Высота опоры общая (H1) | 4000 | 5000 | 6000 | 7500 | 8500 | 10000 | 11000 | 12000 |
| Материал | трубы электросварные Ст3сп | |||||||
| Верхний диаметр (D1) | 76 | 76 | 76/108 | 76/108 | 76/108/133 | 76/108/133 | 76/108/133 | 76/108/133 |
| Нижний диаметр (D2) | 108 | 108 | 108/133 | 133 | 133/159 | 159 | 159 | 159 |
| Толщина стенки трубы (t) | 4-5 | 4-5 | 4-5 | 4-5 | 4-5 | 4-5 | 4-5 | 4-5 |
| Высота от уровня земли до лючка (H2) | 500-600 | |||||||
| Покрытие | горячее цинкование по ГОСТ 9.307-89 / ГОСТ 9.307-2021. Толщина покрытия не менее 80 мкм | |||||||
