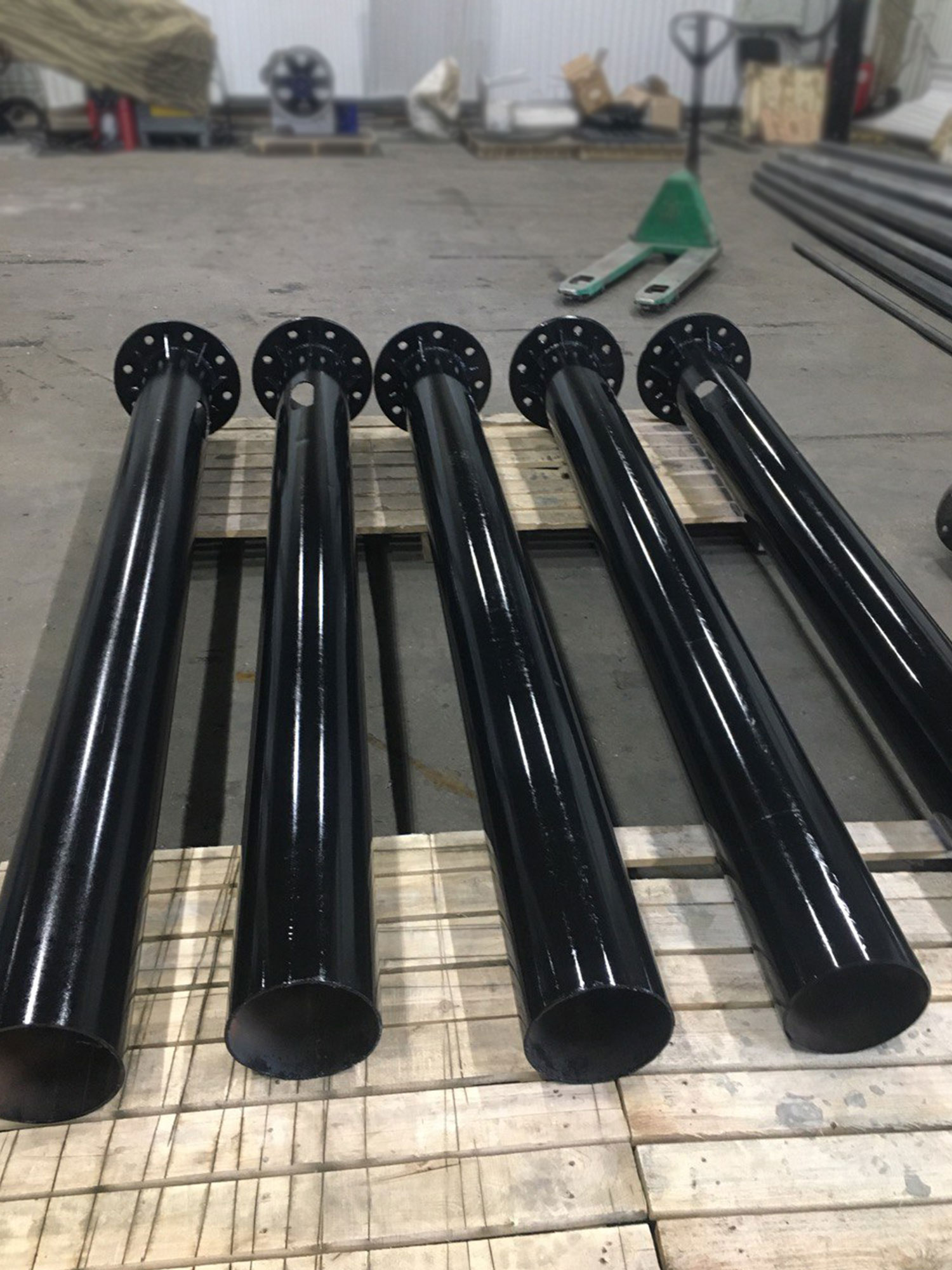

Фундаменты

Анкерный комплект фундамента предназначен для монтажа высокомачтовых опор, мачт, молниеотводов, которые устанавливаются на спортивных площадках, улицах, территориях торговых центров, промышленных и производственных объектах.

Наименование АКФ-n/D/А/В-L-ц(б)

В производстве анкерных фундаментов применяются металлические шпильки разной длины и сечения, параметры которых определяются в зависимости от сложности и веса опора/мачты и климатических условий. Шпильки между собой соединяются при помощи кондукторов круглой формы, выполненных из листового металлопроката.

Установка анкерных фундаментов происходит в специально подготовленный свежезалитый бетон, при этом глубина погружения шпилек должна быть не меньше высоты их основания, а выступающие части должны быть перпендикулярны несущей поверхности.

В качестве антикоррозийной защиты используются метод горячего цинкования, выполняемый по ГОСТ 9.307-89 или по ГОСТ 9.307-2021, или нанесение на изделие битумной мастики, которая обеспечивает надёжную гидроизоляцию металла, предотвращая появление коррозии.

Параметры по СТО (в мм). Изготовление по параметрам заказчика возможно, если внесенные изменения не влияют на качество и технические характеристики продукции.

Фундаменты металлические выносные предназначены для монтажа фланцевых несиловых, силовых, светофорных и других опор на улицах, дорогах, магистралях, придомовых территориях, набережных и различных объектах. Фундаменты позволяют фиксировать опоры в вертикальном положении. Главным отличием выносных фундаментов является горизонтальное смещение консоли с фланцем относительно оси основной трубы фундамента, что позволяет устанавливать опоры на местности со сложным рельефом, сильным склоном холма, насыпи или рядом с дорожной конструкцией, которая не дает возможность установить стандартные фундаменты.

Наименование МФВ-n/D1/ДA-H-L(D)-ц(б)

В производстве металлических выносных фундаментов применяется высококачественный трубный металлопрокат с толщиной стенки 6-8мм и горячекатаный листовой металлопрокат. Конструкция фундамента имеет Г-образную форму и состоит из двух электросварных или бесшовных труб определенного диаметра и длины, сваренных под углом 90°. К верхней части консоли приваривают фланец, который является ответным фланцем к фланцу монтируемой на фундамент опоры. Параметры фундамента зависят от типа опор, под которые он изготавливается.

Установка фундаментов происходит в специально подготовленный грунт, крепление к опоре происходит за счёт болтового соединения фланца надземной части опоры с фланцем фундамента.

В качестве антикоррозийной защиты используются метод горячего цинкования, выполняемый по ГОСТ 9.307-89 или по ГОСТ 9.307-2021, или нанесение на изделие битумной мастики, которая обеспечивает надёжную гидроизоляцию металла, предотвращая появление коррозии.

Параметры по СТО (в мм). Изготовление по параметрам заказчика возможно, если внесенные изменения не влияют на качество и технические характеристики продукции.

Консоли металлические предназначены для монтажа фланцевых несиловых, силовых, светофорных и других опор на улицах, дорогах, магистралях, придомовых территориях, набережных и различных объектах. Консоли используют совместно со стандартными металлическими трубчатыми фундаментами, когда необходимо сместить место установки опор в горизонтальной плоскости относительно места расположения фундамента..

Наименование КВ-n/D1/ДA- n1/D2/ДA1-L(D)-ц(б)

В производстве металлических консолей применяется высококачественный трубный металлопрокат с толщиной стенки 6-8мм и горячекатаный листовой металлопрокат. Конструкция консоли представляет собой отрез трубы с приваренными по концам разнонаправленными фланцами. Верхний фланец соответствует фланцу опоры, а направленный вниз фланец – фланцу фундамента. Длина трубы определяет расстояние, на которое смещается опора, остальные параметры консоли зависят от типа опор, под которые она изготавливается.

Выносная консоль крепится через фланцевое соединение к предварительно смонтированному фундаменту при помощи крепежных метизов. Направление устанавливаемой консоли соответствует месту установки опоры, которая монтируется на консоль так же за счет фланцевого соединения при помощи крепежных метизов.

В качестве антикоррозийной защиты используются метод горячего цинкования, выполняемый по ГОСТ 9.307-89 или по ГОСТ 9.307-2021, или нанесение на изделие битумной мастики, которая обеспечивает надёжную гидроизоляцию металла, предотвращая появление коррозии.

Параметры по СТО (в мм). Изготовление по параметрам заказчика возможно, если внесенные изменения не влияют на качество и технические характеристики продукции.
