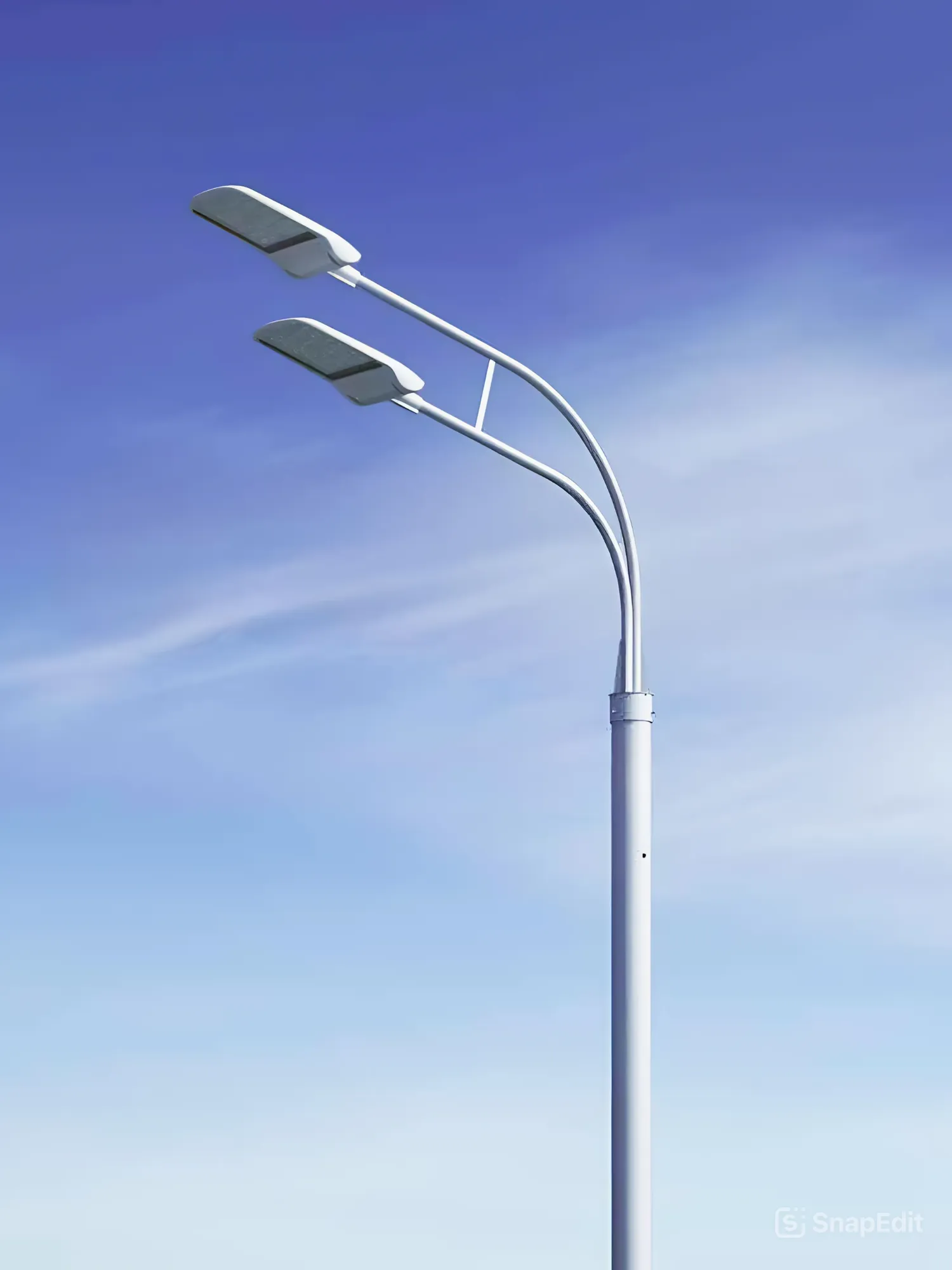

Кронштейны двухрожковые однонаправленные предназначены для установки приборов освещения на силовых и несиловых опорах.
Наименование КР(У)1-2/H-L- /А-Фn
В производстве двухрожковых однонаправленных кронштейнов применяется высококачественный трубный металлопрокат с толщиной стенки 3-5мм. Конструкция кронштейнов может быть радиусная и угловая. Радиусные кронштейны изготавливаются при помощи трубогиба, который придает трубе Г-образную форму и угол наклона к горизонту выносной части от 15 до 30 градусов. Угловые кронштейны представляют собой две сваренные под определенным углом трубы так же с углом наклона к горизонту выносной части от 15 до 30 градусов. Отдельные элементы (рожки) приваривают к основной трубе и зачищают. Для повышения жесткости конструкции рожки скрепляют между собой дополнительной трубой- перемычкой. Параметры кронштейна зависят от характеристик осветительных приборов, которые на них крепятся.
Установка двухрожковых однонаправленных кронштейнов производится непосредственно в верхнюю часть опоры. Крепление осуществляется при помощи болтов, заранее установленных в опоре, или при помощи обечайки.
В качестве антикоррозийной защиты используются метод горячего цинкования, выполняемый по ГОСТ 9.307-89 или по ГОСТ 9.307-2021.
Параметры по СТО (в мм). Изготовление по параметрам заказчика возможно, если внесенные изменения не влияют на качество и технические характеристики продукции.
| Номер посадочного места | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Высота (H) | 500-2500 | ||||||||||
| Длина горизонтального вылета (L) | 500-2500 | ||||||||||
| Материал | трубы электросварные Ст3сп | ||||||||||
| Диаметр трубы (D) | 50-60 | ||||||||||
| Верхний диаметр опоры | 57-60 | 70-76 | 90-95 | 100-110 | 120-125 | 130-140 | 150-155 | 160-170 | 180-190 | 210-220 | 290-300 |
| Диаметр опорного фланца (D1) | 67-70 | 80-85 | 100-110 | 110-120 | 130-140 | 135-150 | 155-160 | 170-175 | 200-210 | 225-230 | 305-310 |
| Диаметр посадочной трубы (D2) | 50 | 60 | 76 | 76 | 89 | 108 | 120 | 133 | 140 | 170 | 250 |
| Угол наклона вылета к горизонту в градусах (А) | 15-30 | ||||||||||
| Покрытие | горячее цинкование по ГОСТ 9.307-89 / ГОСТ 9.307-2021. Толщина покрытия не менее 80 мкм | ||||||||||
Кронштейны однорожковые однонаправленные предназначены для установки приборов освещения на силовых и несиловых опорах.
Наименование КР(У)1/H-L-/А-Фn
В производстве однорожковых однонаправленных кронштейнов применяется высококачественный трубный металлопрокат с толщиной стенки 3-5мм. Конструкция кронштейнов может быть радиусная и угловая. Радиусные кронштейны изготавливаются при помощи трубогиба, который придает трубе Г-образную форму и угол наклона к горизонту выносной части от 15 до 30 градусов. Угловые кронштейны представляют собой две сваренные под определенным углом трубы так же с углом наклона к горизонту выносной части от 15 до 30 градусов. Параметры кронштейна зависят от характеристик осветительных приборов, которые на них крепятся.
Установка однорожковых однонаправленных кронштейнов производится непосредственно в верхнюю часть опоры. Крепление осуществляется при помощи болтов, заранее установленных в опоре, или при помощи обечайки.
В качестве антикоррозийной защиты используются метод горячего цинкования, выполняемый по ГОСТ 9.307-89 или по ГОСТ 9.307-2021.
Параметры по СТО (в мм). Изготовление по параметрам заказчика возможно, если внесенные изменения не влияют на качество и технические характеристики продукции.
| Номер посадочного места | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Высота (H) | 500-2500 | ||||||||||
| Длина горизонтального вылета (L) | 500-2500 | ||||||||||
| Материал | трубы электросварные Ст3сп | ||||||||||
| Диаметр трубы (D) | 50-60 | ||||||||||
| Верхний диаметр опоры | 57-60 | 70-76 | 90-95 | 100-110 | 120-125 | 130-140 | 150-155 | 160-170 | 180-190 | 210-220 | 290-300 |
| Диаметр опорного фланца (D1) | 67-70 | 80-85 | 100-110 | 110-120 | 130-140 | 135-150 | 155-160 | 170-175 | 200-210 | 225-230 | 305-310 |
| Диаметр посадочной трубы (D2) | 50 | 60 | 76 | 76 | 89 | 108 | 120 | 133 | 140 | 170 | 250 |
| Угол наглона вылета к горизонту в градусах (А) | 15-30 | ||||||||||
| Покрытие | горячее цинкование по ГОСТ 9.307-89 / ГОСТ 9.307-2021. Толщина покрытия не менее 80 мкм | ||||||||||
Кронштейны двухрожковые разнонаправленные предназначены для установки приборов освещения на силовых и несиловых опорах.
Наименование КР(У)2/H-L-А1/А-Фn
В производстве двухрожковых разнонаправленных кронштейнов применяется высококачественный трубный металлопрокат с толщиной стенки 3-5мм. Конструкция кронштейнов может быть радиусная и угловая. Радиусные кронштейны изготавливаются при помощи трубогиба, который придает трубе Г-образную форму и угол наклона к горизонту выносной части от 15 до 30 градусов. Угловые кронштейны представляют собой две сваренные под определенным углом трубы так же с углом наклона к горизонту выносной части от 15 до 30 градусов. Отдельные элементы (рожки) приваривают к основной трубе и зачищают. Угол между рожками может быть от 15 до 180 градусов. Параметры кронштейна зависят от характеристик осветительных приборов, которые на них крепятся.
Установка двухрожковых разнонаправленных кронштейнов производится непосредственно в верхнюю часть опоры. Крепление осуществляется при помощи болтов, заранее установленных в опоре, или при помощи обечайки.
В качестве антикоррозийной защиты используются метод горячего цинкования, выполняемый по ГОСТ 9.307-89 или по ГОСТ 9.307-2021.
Параметры по СТО (в мм). Изготовление по параметрам заказчика возможно, если внесенные изменения не влияют на качество и технические характеристики продукции.
| Номер посадочного места | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Высота (H) | 500-2500 | ||||||||||
| Длина горизонтального вылета (L) | 500-2500 | ||||||||||
| Материал | трубы электросварные Ст3сп | ||||||||||
| Диаметр трубы (D) | 50-60 | ||||||||||
| Верхний диаметр опоры | 57-60 | 70-76 | 90-95 | 100-110 | 120-125 | 130-140 | 150-155 | 160-170 | 180-190 | 210-220 | 290-300 |
| Диаметр опорного фланца (D1) | 67-70 | 80-85 | 100-110 | 110-120 | 130-140 | 135-150 | 155-160 | 170-175 | 200-210 | 225-230 | 305-310 |
| Диаметр посадочной трубы (D2) | 50 | 60 | 76 | 76 | 89 | 108 | 120 | 133 | 140 | 170 | 250 |
| Угол наглона вылета к горизонту в градусах (А) | 15-30 | ||||||||||
| Угол между рожками (вылетами) в градусах (А) | 45-180 | ||||||||||
| Покрытие | горячее цинкование по ГОСТ 9.307-89 / ГОСТ 9.307-2021. Толщина покрытия не менее 80 мкм | ||||||||||
